Термін виконання:
1 день
-
Вартість:
від 500 грн / вісь
Геодезичні розбивочні роботи - це ключовий етап підготовки до будівництва, під час якого проєктні рішення переносяться з креслень безпосередньо на земельну ділянку. Саме завдяки розбивці осей визначається точне положення фундаменту, несучих стін та всіх конструктивних елементів майбутньої будівлі. Фахівці компанії ГеоПро забезпечують точну відповідність проєктних рішень фактичній ситуації на земельній ділянці.
Геодезична розбивка осей — це комплекс інженерно-геодезичних робіт, спрямованих на визначення на місцевості планового та висотного положення точок і осей споруди відповідно до проєктної документації. По суті, це точне винесення осей будівлі в натуру з дотриманням заданої геометрії.
Розбивка осей виконується відповідно до чинних будівельних норм і стандартів України (ДБН, ДСТУ) та включає такі основні етапи:
- прив’язку об’єкта до пунктів державної геодезичної мережі або до червоних ліній забудови;
- визначення положення головних і основних осей будівлі, які формують її зовнішній контур;
- детальну розбивку конструктивних елементів споруди та розмітку пальового поля фундаменту;
- виконання виконавчої геодезичної зйомки на кожному етапі будівництва з метою контролю відповідності проєктним рішенням;
- фінальну виконавчу зйомку об’єкта після завершення всього комплексу будівельних робіт.
Геодезична розбивка осей потребує дотримання високої точності вимірювань і регламентується державними будівельними нормами (ДБН) та інструкціями з інженерно-геодезичних робіт. Допустимі похибки, як правило, не перевищують 2–3 мм та залежать від класу будівлі, поверховості, типу фундаментів. Досягти таких показників можливо лише за умови використання сучасного високоточного обладнання - 1-3" електронних тахеометрів та залучення кваліфікованих фахівців.
Контроль точності здійснюється шляхом:
-
повторних вимірювань;
-
порівняння фактичних координат із проєктними.
Перед початком робіт проводиться детальне вивчення:
-
генерального плану;
-

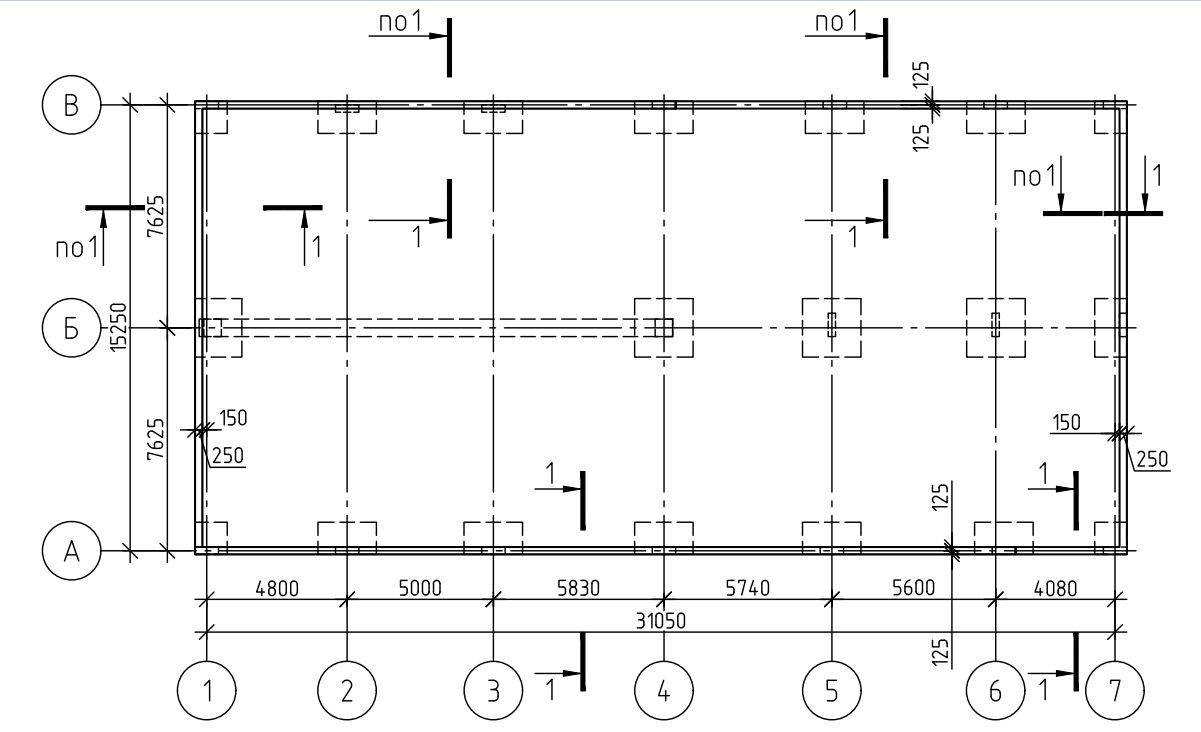

розбивочного креслення;
-
координат кутів будівлі;
-
відомостей про систему координат;
-
проєктних висотних відміток.
На цьому етапі виконується
-
Обстеження існуючих пунктів геодезичної мережі.
-
Перевіряється їх збереженість і точність.
-
Закладається будівельна розбивочна основа (репери, марки). Репери та марки мають бути встановлені у місцях де вони не будуть знищені на протязі усього процесу бідівництва.
-
Виконується прив’язка до державної або локальної координатної системи.

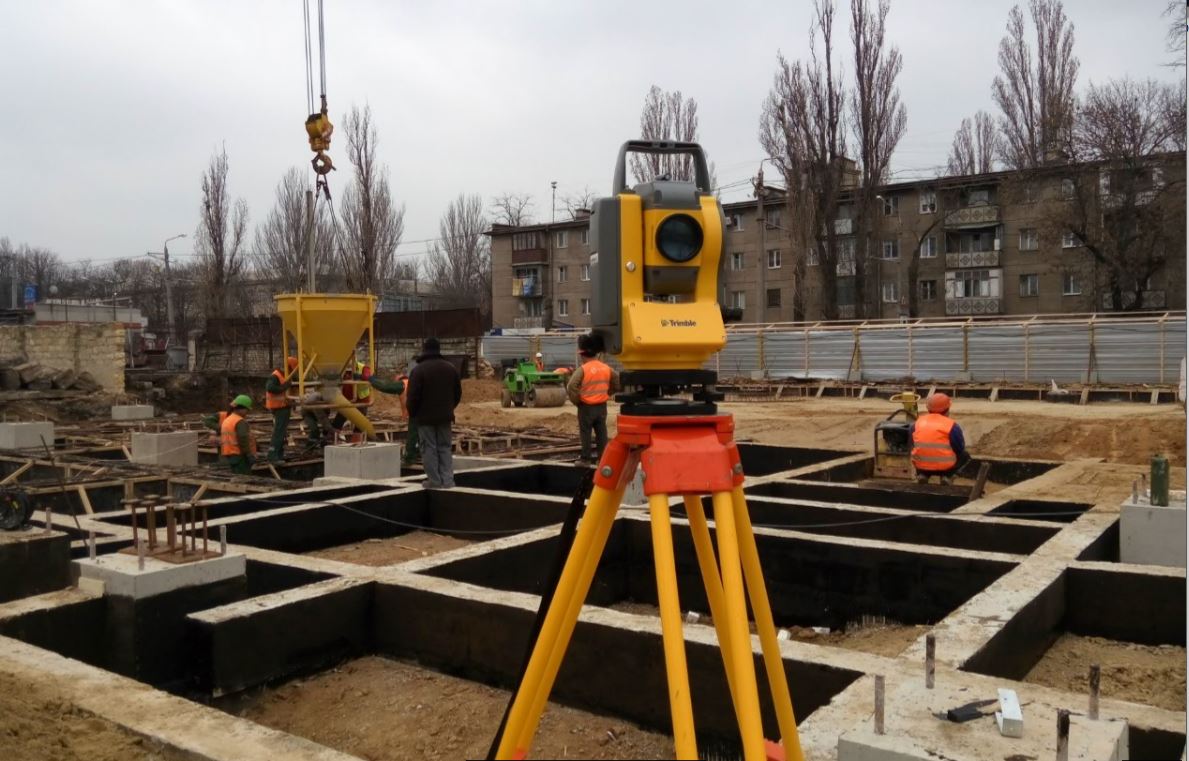

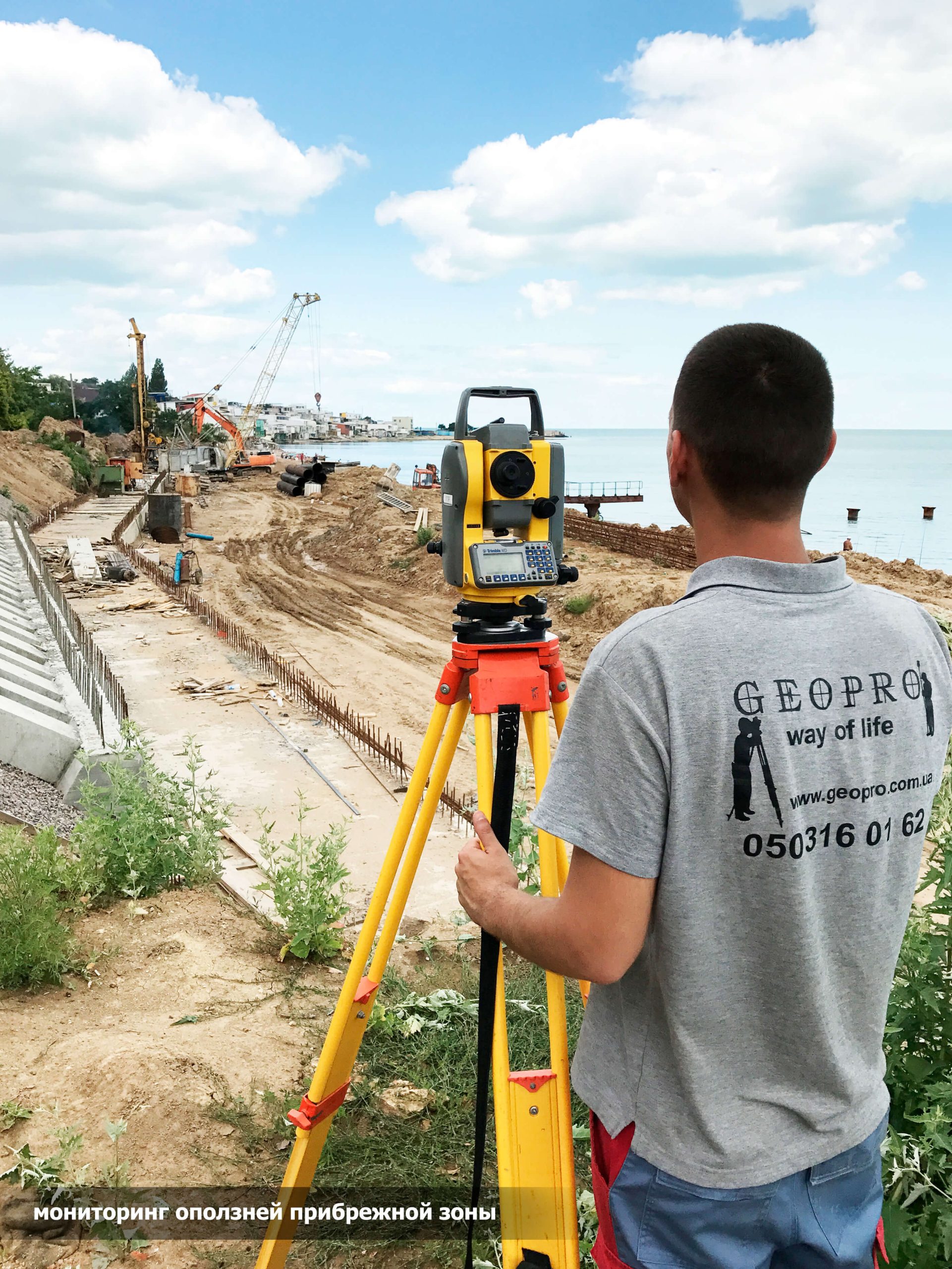

На місцевості виконується винос кутів будівлі та головних осей електронним тахеометром з закріплення їх металевими штирями, кілками, бетонними марками чи анкерними болтами.
За необхідності за межами котловану встановлюється обноска, на якій фіксуються осьові ризики та контрольні перетини осей для збереження їх положення протягом будівництва.
Цей етап передбачає камеральну обробку результатів польових вимірювань та формування:
-
Акт виносу осей;
-
Виконавчі креслення;
-
Журнал геодезичних робіт;
-
Технічний звіт.
Геодезична розбивка осей є відповідальним етапом будівництва, що безпосередньо впливає на якість, безпеку та довговічність споруди.
Саме тому вибір виконавця цих робіт повинен ґрунтуватися на професіоналізмі, технічному забезпеченні та практичному досвіді.
Наша компанія ГеоПро забезпечує комплексний підхід до виконання геодезичних робіт від аналізу проєктної документації та створення розбивочної основи.
Команда
Відгуки
Сертификаты Відгуки клієнтів про нашу роботу
Сертифікати компанії GeoPro
Команда кваліфікованих фахівців
Розбивка осей виконується перед початком земляних робіт або на етапі підготовки котловану. Вона є обов’язковою умовою для правильного влаштування фундаментів та подальшого монтажу конструкцій.
Так. Усі роботи виконуються сертифікованими інженерами-геодезистами із застосуванням повіреного обладнання та відповідно до нормативних документів.
Ми надаємо:
-
акт виконаних робіт;
-
схему розбивки в PDF;
-
цифровий файл у форматі DWG (за потреби);
-
виконавчі схеми для технічного нагляду.
Тривалість робіт залежить від площі та складності об’єкта. Для індивідуального житлового будинку роботи зазвичай займають 1 день. Для великих або промислових об’єктів від 1 до кількох днів.
